產品名稱：行程可調型四柱三板氣液增壓機

作動方式：雙動

作動條件：4~7kg/cm2壓縮空氣

液壓抗魔油：VG68#抗磨液壓油

工作溫度：0~60℃

電源：220V

氣缸耐壓：12kg/cm2

行程公差：+0.20mm 0.00mm

運行速度：30-100次/min

控制辦法：電控、氣控、手控、腳控

玖容廠家直銷，價格從優，可非標定制！

在線聯系

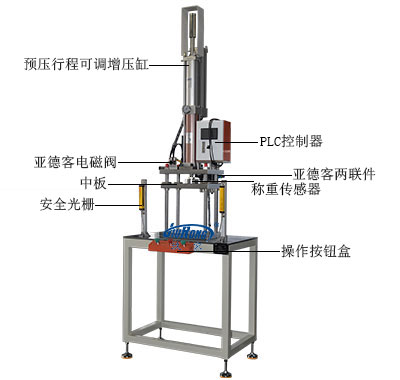

行程可調型四柱三板氣液增壓機

行程可調型四柱三板氣液增壓機采用四柱三板型結構耐沖壓不變形，氣動執行元件為JRC總行程可調氣液增壓缸。雙手啟動按鈕操作盒和PLC自動化編程控制器控制，配了安全光柵和稱重型傳感器。

氣液增壓機是解決普通氣動壓力機壓力不足的理想機型，是克服液壓機功耗大、效率低、易污染的替代產品。沒有油壓系統待機時所產生的嗓音,只需4~7公斤壓縮空氣驅動即可達到1~200噸高壓液壓出力，非常的節能環保。玖容高新技術企業專注非標定制30年經驗，ISO:9001質量管理體系認證品質保障！

【行程可調型四柱三板氣液增壓機產品參數】：

1、氣液增壓缸型號為：JRC-90-150-30L-5T-150A，總行程150mm（可調行程150mm，含增壓行程30mm），油缸內徑90。

2、電源AC220V，50HZ。

3、開模狀態時四支撐導柱內空尺寸：L315*W155*H340mm。

4、外形尺寸約為：L900*W550*H2645。

5、模具安裝方式：上模、下模均使用螺絲孔連接固定，具體安裝孔位以我司技術給出的設計圖為準。

6、輸出壓力：當氣源壓力為0.6mpa時，理論預壓出力為300kg.f；理論增壓出力為6104kg.f；理論回程拉力為220kg.f，用戶上模最大負載重量不能超過80kg；所有氣口均為ZG3/8"。

7、操控部分：使用操作按鈕盒，附雙手啟動2個，急停開關1個。

8、電控部分：標準型電控箱，附一套人機界面。

9、安全防護：配光柵組件一套。

以上數據均可非標定制。

咨詢熱線：400-833-2669

【行程可調型四柱三板氣液增壓機選型須知】：

1、增壓缸油缸徑_mm；

2、增壓缸總行程_mm；

3、增壓缸增壓行程_mm；

4、增壓缸氣源壓力_公斤；

5、增壓缸高壓出力_噸；

6、工作臺規格長_mm*寬_mm*高_mm；

7、工作臺封閉高度_mm；

8、氣液增壓機工作頻率_次/min；

9、氣液增壓機回程拉力_kg；

10、三聯件及電控箱要求等等。

選型注意事項：模具上模負載不能超過增壓缸回程拉力的50%，以免影響工作效率，此點要求適用我司所有機臺。

【行程可調型四柱三板氣液增壓機產品特點說明】：

1、以壓縮空氣為動力源，操作維護簡單，電力消耗低，無沖擊無噪音。

2、四柱型結構堅固耐沖壓不變形，其工作高度及工作面大小等等，均嚴格按照客戶要求非標定制。

3、采用氣液增壓缸作為動作元件，利用空油轉化增壓，先進的軟到位沖壓技術和獨特的增力自適應沖壓技術，動作速度快、平穩、出力大，出力容易調整，改善了傳統油壓壓床的缺點。

4、只需調整氣壓壓力，就能達到需要的壓力，預壓及增壓出力均可按需精確調節。

5、可選配安全光柵、防護網、加熱模具、溫度控制及壓力傳感器等等輔助配件。

6、多功能產品，可根據不同的產品或模具，任意調整高度、速度、行程、壓力和沖壓時間，更換不同模具即可實現一機多用的經濟效益。

7、可用于裝配、沖壓、打印、成型、擠壓、沖孔、彎曲、鍛壓、壓入、印字、鉚合、修毛邊、切斷等工作場合。

8、可非標規格特殊定制。

【玖容行程可調型四柱三板氣液增壓機產品細節】：

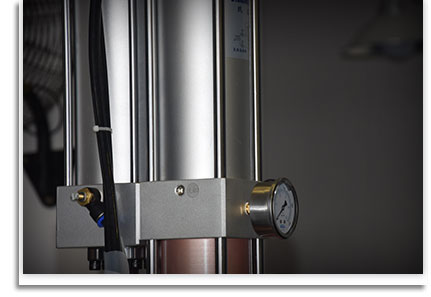

1、高品質氣液增壓缸
集氣缸和液壓缸優點于一體，僅需要4~7公斤氣源壓力，出力大速度快傳動穩定行程可調，先進軟著陸及增壓自適應沖壓技術，易操作易調整易維護，低噪音無泄漏無油壓系統升溫困擾。

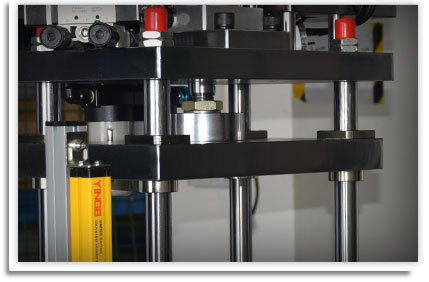

2、抗轉動的導向桿

裝有單、雙導柱或四導柱結構，具有導向、防轉、彈簧復位和行程調節四重功能。

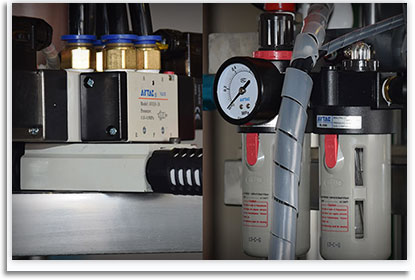

3、亞德客電磁閥兩聯件

由優質氣源處理元件和氣動控制元件集成的氣動控制單元，確保氣動壓力機可以長期、穩定、高效的工作。

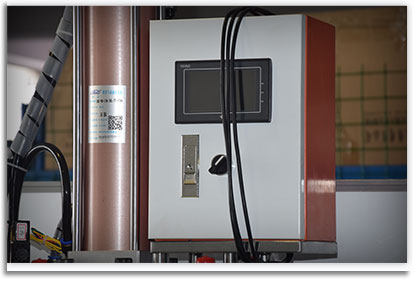

4、PLC自動化控制

PLC可編程控制器控制，儲存數據大，觸摸屏操作界面，讀取方便，操作更穩定更簡單。

5、稱重傳感器

抗偏載、低高度、強度好，安裝方便，拉壓輸出對稱性好。適用于各類壓機，天平臺秤、汽車衡、軌道衡及料倉物位測量與控制。

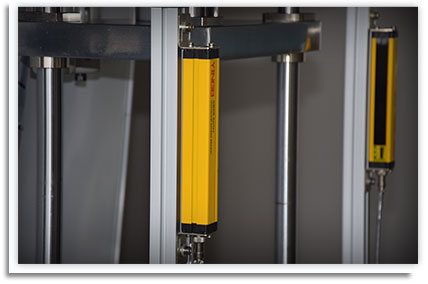

6、安全光柵

配有安全光柵，可減少機器誤啟動，加大安全系數，使生產操作更安全，更可靠。

溫馨提示：氣液增壓機一般為非標定制，具體使用的增壓缸種類、工作臺面積、裝模高度、輔助配件及控制方式等等均可按照客戶要求定制，不同配置價格不一，望廣大新老客戶知曉！

非標定制產品，具體產品外觀圖以我司技術給出的設計圖紙為準！

【氣液增壓機操作及維護注意事項】：

1、在選型時，實際出力約為理論出力的80%，并需要考慮廠內壓力源之壓力值大小（我司產品理論出力以6kg/cm2壓縮空氣計算）。

2、接上空壓源時，請將使用之配管清潔，除去其中的水分及沙塵等雜物。

3、氣液增壓缸所采用液壓油為ISOVG-68#抗磨液壓油，當液壓油出現乳化現象或者使用半年后應更換液壓油；加油時應注意：注入油量應在油標線范圍內。

4、注意三點組合之排水功能是否正常，若失效，則用手動方式定時排水或更換新產品。

5、停機未工作時應將機臺壓力釋放及切斷電源，減少消耗能源及延長產品壽命。
