產品名稱：JRC總行程可調氣液增壓缸

作動方式：雙動

作動條件：4~7kg/cm2壓縮空氣

液壓抗磨油：VG68#抗磨液壓油

工作溫度：0~60℃

操作速度：50~400mm/s

油缸耐壓：300kg/cm2

氣缸耐壓：12kg/cm2

預壓行程公差：+1.00mm 0.00mm

力行程公差：+0.20mm 0.00mm

工作頻率：25~45次/min（與行程長短成反比）

高壓出力：1~40T

玖容廠家直銷，2年免費保修，非標定制！

在線聯系

JRC總行程可調氣液增壓缸

【JRC總行程可調氣液增壓缸產品說明】：

JRC總行程可調氣液增壓缸本質上為預壓行程可調氣液增壓缸，是預壓式增壓缸的升華版。其外部由一支可調節軸心來控制行程長度，客戶設置最大預壓行程，可根據不同產品的需求靈活控制總行程。本產品設置為1個可調螺母，操作方便，穩定且快速。

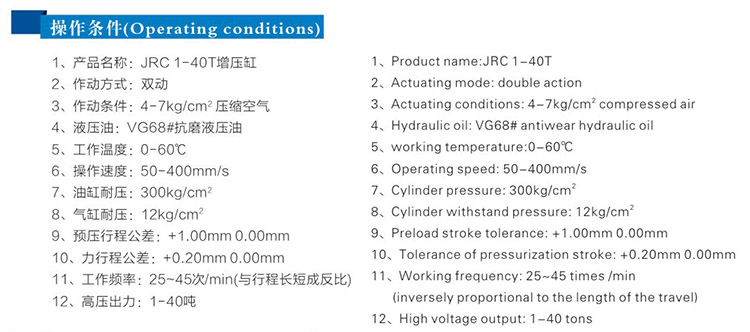

【JRC總行程可調氣液增壓缸操作條件】：

咨詢熱線：400-833-2669

【JRC總行程可調氣液增壓缸產品特點】：

1、靈巧設計，結構完美合理；

2、可根據機臺及模具的高低來調整預壓行程：精細、準確；

3、適用于：擠壓、彎曲、沖孔、成型、鉚合、修毛邊、裝配及打印等作業；

4、安裝方式：正裝（前軸向下出力）；
5、此預壓行程可調氣液增壓缸可非標定制，玖容氣液增壓缸廠家直銷，價格實惠。

【氣液增壓缸工作原理說明】：

氣液增壓缸是將一油壓缸與增壓器作一體式相結合，利用增壓器的大小不同受壓截面面積之比，以及帕斯卡能源守衡原理而工作。因為壓力不變，當受壓面積由大變小時，則壓強也會隨大小不同而變化的原理，從而達到將氣壓壓力提高到數十倍的壓力效果，以預壓式增壓缸為例：當工作氣壓壓在液壓油（或活塞）表面時，液壓油會壓縮空氣作用而流向預壓行程腔，此時液壓油會迅速推動式件作位移，當工作位移遇到阻力大于氣壓壓力時缸則停止動作，此時，增壓缸的增壓腔因為電信號（或氣動信號）動作，開始增壓從而達到成型產品的目的。

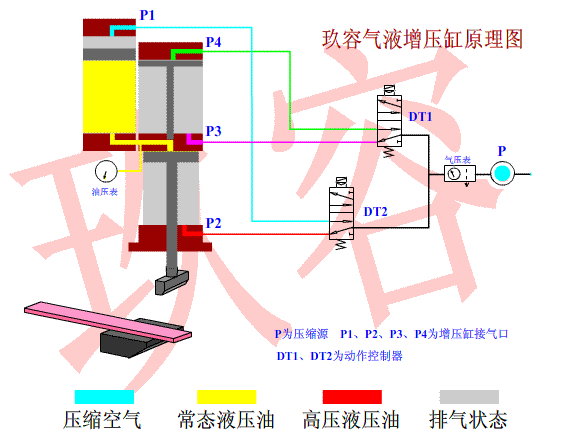

氣液增壓缸工作原理動態圖

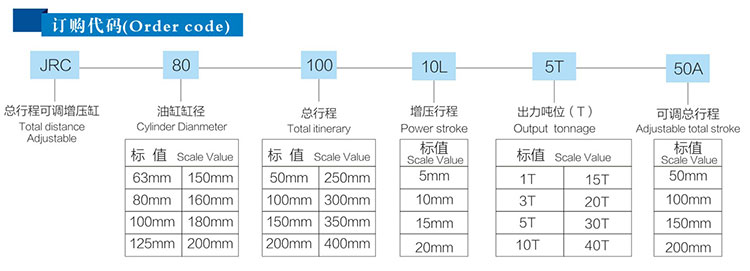

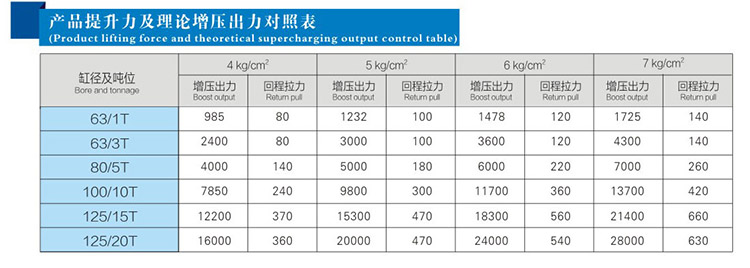

【JRC總行程可調氣液增壓缸產品訂購代碼及提升力和理論輸出力對照表】：

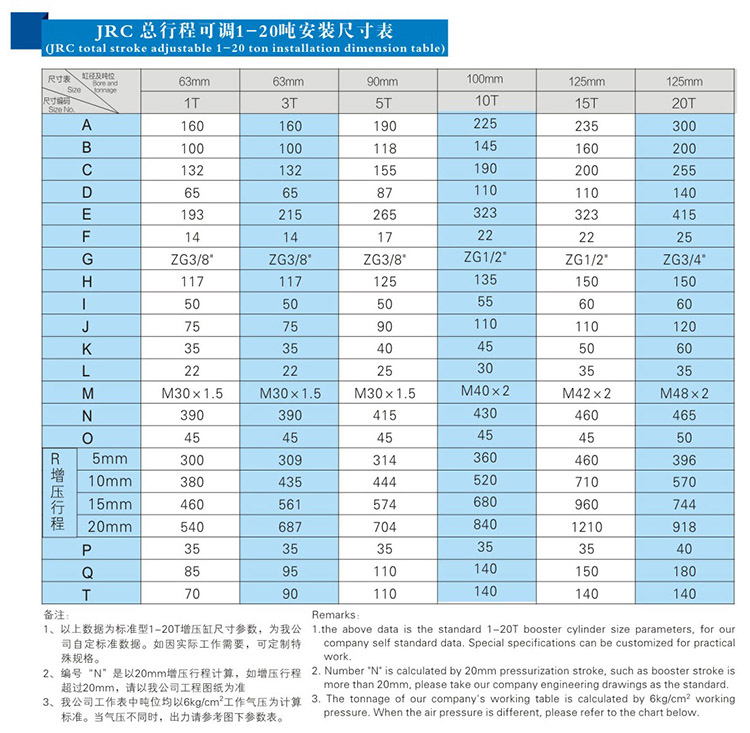

【JRC總行程可調氣液增壓缸安裝尺寸表】：

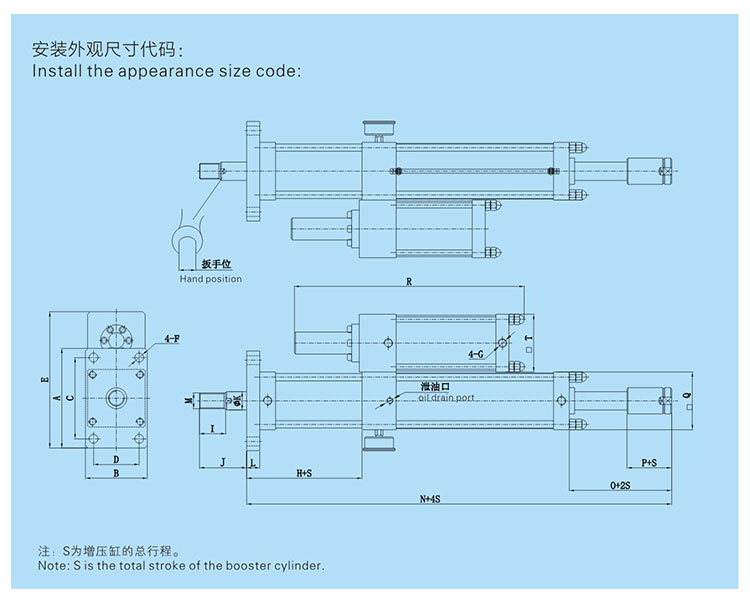

【JRC總行程可調氣液增壓缸設計圖】：

注：此預壓行程可調氣液增壓缸設計圖僅僅是舉例，因為不同規格產品外形尺寸有所差異，具體設計圖會在下單時由我司技術給出。玖容氣動液壓設備廠家，到目前為止，已為3000多家企業進行了針對性的產品定制服務，服務過上萬家客戶，歡迎廣大新老客戶選型報價。

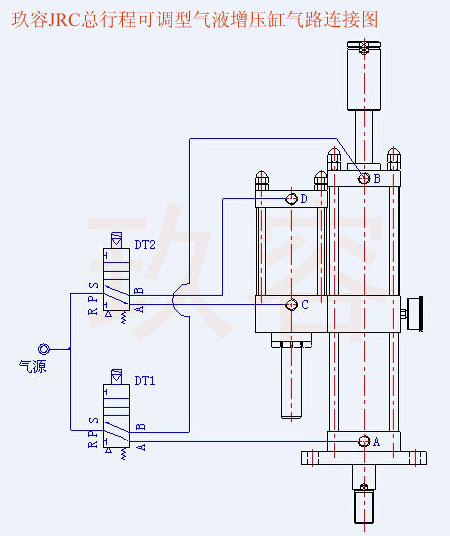

【JRC總行程可調氣液增壓缸氣路連接圖】：

氣液增壓缸動作順序：

(1)、電磁閥DT1通電，氣壓作用在儲油筒液壓油表面，氣缸段總行程開始向下作位移；

(2)、活塞桿位移遇到阻力，DT1保持，此時DT2通電，增壓段總成開始作位移；

(3)、根據加工工件保壓需要，DT2斷電，此時增壓段總成復位，增壓缸卸壓；

(4)、DT1斷電，氣缸段總成復位，液壓油回位到儲油筒，些時一個動作循環完成。

我司氣液增壓缸均采用進口日本NOK氣封，英國HALLITE油封，臺灣內電油缸等精密制造而成，臺灣技術，產品從采購到生產出貨均經過嚴格的行業標準執行，出貨前都經過上千次的嚴格測試，從而確保產品的高品質！產品具有結構簡單緊湊，無需液壓系統，使用維護簡便，出力易調整，獨特“軟著陸”不損模及增壓自適應，手動、半自動及全自動控制，無泄漏無噪音，無油壓系統溫升困擾，節能環保（實際能耗相當于油壓系統10~30%甚至更低），2年廠家質保等等優勢，歡迎廣大新老客戶選型報價。
